Мы предлагаем аналоги изделий по сериям:

Серия 5.904-45 (для общего применения)

Серия 5.904-11 (в искробезопасном исполнении)

Конструкции для пропуска вентиляционных шахт сквозь покрытия зданий есть в таких вариантах:

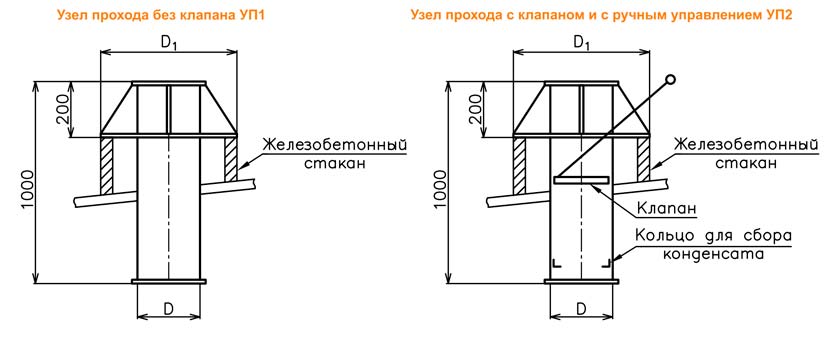

УП1 — Узел прохода, не оснащенный клапаном и лотком для конденсата.

УП2 — Узел прохода, комплектуемый клапаном, с лотком для сбора конденсата или без него, с механическим (ручным) управлением.

Исполнение с ручным приводом целесообразно использовать при устойчивом режиме эксплуатации, не предполагающем регулярных регулировок. Управление таким приводом осуществляется непосредственно с крыши посредством перемещения тяги. В иных ситуациях рекомендуется монтаж клапанов с автоматическим исполнительным механизмом (электроприводом).

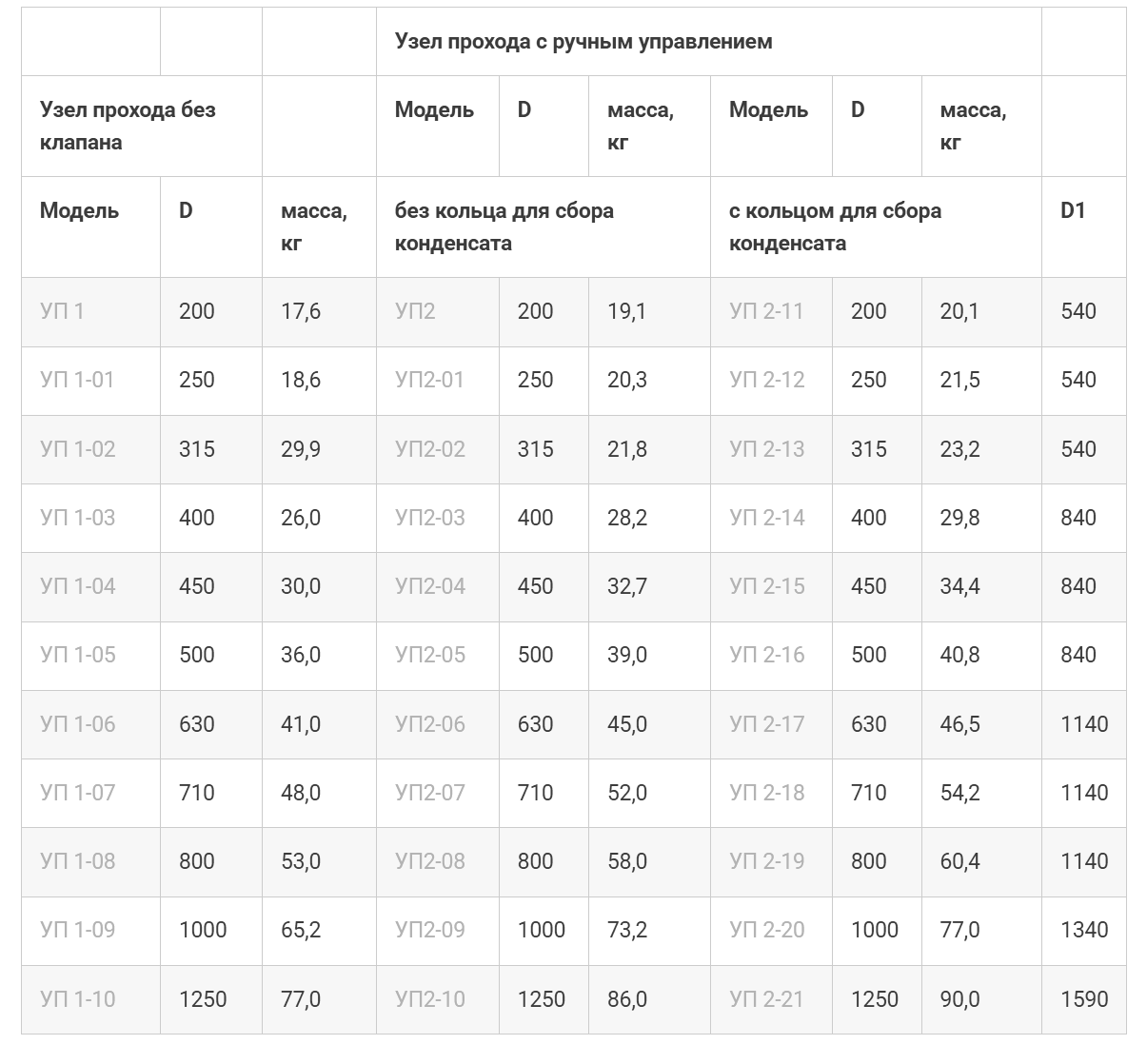

Конструктивно узлы прохода УП1 и УП2 состоят из цилиндрической обечайки, изготовленной из черной стали толщиной 1,5 мм, и опорного фланца (планшайбы) из черной стали толщиной 3,0 мм или 4,0 мм. Нанесенное полимерное покрытие соответствует цветам по каталогу RAL.

В качестве теплоизоляционного материала для клапана применяются плиты из экструзионного пенополистирола ПЕНОПЛЭКС.

Для привода клапана могут использоваться электроприводы марок МЭО, Polar Bear, Belimo и другие аналоги.

Исполнительный механизм (электропривод) не входит в стандартную комплектацию, но может быть поставлен дополнительно по запросу покупателя.

Важно отметить, что в узле прохода типа УП2 теплоизоляцией снабжен исключительно клапан.

Условия применения:

Изделия для прохода вытяжных вентиляционных шахт через покрытия зданий производятся для эксплуатации в климатическом исполнении УХЛ1 в соответствии с требованиями ГОСТ 15150-69.
